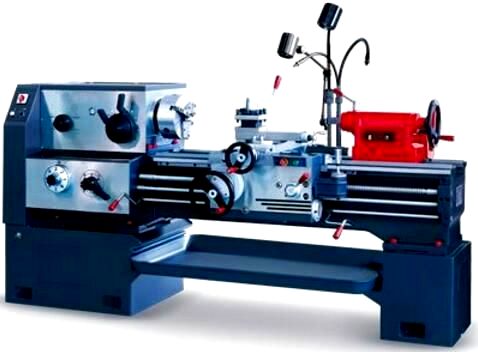

瀋陽一機車牀CA6140車牀瀋陽一機車牀CA6150車牀系列

時間:2018-05-23 10:51來源:wnyg.csqlhl.com 作者:數控車牀點擊:次

項目	單位	CA6140B/A	CA6240B/A	CA6150B/A	CA6250B/A	CA6161B/A	CA6261B/A
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列牀身上回轉直徑	mm	φ400(16")	φ400(16")	φ500(20")	φ500(20")	φ610(24")	φ610(24")
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列刀架上回轉直徑	mm	φ210	φ210	φ300	φ300	φ370	φ370
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列刀架上回轉直徑	mm	(8 1/4")	(8 1/4")	(12")	(12")	(14 9/16 ")	(14 9/16 ")
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列馬鞍內迴轉直徑×	mm		φ630(25")		φ720(28")		φ830
有效寬度			×210		×210		(32 2/3 ")
							×210
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列二頂尖間長度	mm	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/	750/1000/
		1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/	1500/2000/
		3000	3000	3000	3000	3000	3000
		(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/	(29"/40"/
		60"/118")	60"/118")	60"/118")	60"/118")	60"/118")	60"/118")
牀身寬度、硬度	mm	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52	400、RC52
刀杆截面	mm	25×25	25×25	25×25	25×25	25×25	25×25
主軸
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主軸轉速範圍(級數)
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列正傳	r/min	10-1400	10-1400	10-1400	10-1400	10-1400	10-1400
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列正傳	r/min	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)	(24 kinds)
反轉	r/min	14-1580	14-1580	14-1580	14-1580	14-1580	14-1580
反轉	r/min	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)	(12 kinds)
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主軸內孔直徑	mm	φ80	φ80	φ80	φ80	φ80	φ80
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主軸內孔直徑	mm	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")	(3 9/64")
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主軸頭型式	mm	A28	A28	A28	A28	A28	A28
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列前主軸孔錐度		φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)	φ90(1:20)
進給
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列進給數量		64 kinds	64 kinds	64 kinds	64 kinds	64 kinds	64 kinds
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列進給數量		(for each)	(for each)	(for each)	(for each)	(for each)	(for each)
主軸每轉縱向進給
標準	mm/r	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6	0.11-1.6
小進給	mm/r	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11	0.028-0.11
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列加大進給	mm/r	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4	1.76-6.4
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主軸每轉橫向進給
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列標準	mm/r	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8	0.05-0.8
小進給	mm/r	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05	0.014-0.05
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列加大進給	mm/r	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2	0.88-3.2
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列公制螺紋範圍	mm	1-192	1-192	1-192	1-192	1-192	1-192
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列公制螺紋範圍	mm	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)	(44 kinds)
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列英制螺紋範圍	t.p.i	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24	2001-2-24
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列英制螺紋範圍	t.p.i	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)	(28kinds)
模數螺紋範圍	mm	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)	0.25-48(module)
模數螺紋範圍	mm	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)	(39 kinds)
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列徑節螺紋範圍	D.P	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96	1/2-96
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列徑節螺紋範圍	D.P	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)	(38 kinds)
牀鞍縱向快移速度	m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min	4 m/min
刀架橫向快移速度	m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min	2 m/min
刀架轉盤迴轉角度	°	±90	±90	±90	±90	±90	±90
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列橫刀架行程	mm	320	320	320	320	420	420
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列橫刀架行程	mm	(12 1/2")	(12 1/2")	(12 1/2")	(12 1/2")	(16 4/25")	(16 4/25")
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列小刀架移動行程	mm	140	140	140	140	140	140
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列小刀架移動行程	mm	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")	(5 1/2")
牀尾
牀尾主軸最大行程	mm	150	150	150	150	150	150
牀尾主軸最大行程	mm	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")	(5 29/32")
牀尾主軸直徑	mm	φ75	φ75	φ75	φ75	φ75	φ75
牀尾主軸直徑	mm	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")	(2 61/64")
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列牀尾主軸孔錐度		莫氏圓錐5號	莫氏圓錐5號	莫氏圓錐5號	莫氏圓錐5號	莫氏圓錐5號	莫氏圓錐5號
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列主電機	kW	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)	7.5 (10 Hp)
淨重/毛重
750mm	kg	1990/2680	1990/2680	2060/2410	2060/2410	2180/3000	2180/3000
1000mm	kg	2070/2760	2070/2760	2140/2830	2140/2830	2260/3200	2260/3200
1500mm	kg	2220/3020	2220/3020	2290/3050	2290/3050	2437/3400	2437/3400
2000mm	kg	2570/3420	2570/3420	2640/3490	2640/3490	2787/3800	2787/3800
3000mm						3200/	3287/
瀋陽車牀CA6140車牀瀋陽車牀CA6150車牀系列輪廓尺寸/包裝尺寸
750mm		2418×1000	2418×1000	2418×1037	2418×1037	2418×1130	2418×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2600×1520	2600×1520	2600×1520	2600×1520	2600×1620	2600×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1000mm		2668×1000	2668×1000	2668×1037	2668×1037	2668×1130	2668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		2850×1520	2850×1520	2850×1520	2850×1520	2850×1620	2850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
1500mm		3168×1000	3168×1000	3168×1037	3168×1037	3168×1130	3168×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3350×1520	3350×1520	3350×1520	3350×1520	3350×1620	3350×1620
		×2010	×2010	×2010	×2010	×2010	×2010
2000mm		3668×1000	3668×1000	3668×1037	3668×1037	3668×1130	3668×1130
		×1270/	×1270/	×1315/	×1315/	×1370/	×1370/
		3850×1520	3850×1520	3850×1520	3850×1520	3850×1620	3850×1620
		×2010	×2010	×2010	×2010	×2010	×2010
3000mm						4668×1130	4668×1130
3000mm						×1370/	×1370/
